新型组合式高效除沫装置

       技术领域
       本实用新型涉及一种新型组合式高效除沫装置。

       背景技术
       为了清除气体中的雾沫和夹带的液相，工业生产中一般采用除雾器。除雾器是一种在工业生产和环保产业中广泛使用的气--液分离必不可少的装置。早在上世纪三十年代，人们为了工业生产的需要就发明了除雾器。根据除雾器的用途或结构可以分为许多种类，如百叶窗式分离器、重力沉降型分离器和旋流板分离器，但这些分离器分离效率不高，而且不易分离较小粒径的雾沫；丝网除雾器虽然能分离一般的雾沫，但要求雾沫清洁，气流流速较小，且阻力降大，使用周期短，设备投资大。因此，研究和生产分离效率高、阻力降小、允许气流速度大、防堵功能强的新型高效除雾器成为工业生产中迫切需要解决的问题。

       发明内容
       本实用新型的目的提供一种新型组合式高效除沫装置，该装置采用带沟折流板除沫器与丝网除沫器组合形式，通过折流板除沫器去除30μm以上的液滴，再用丝网除沫器去除5μm以上的液滴。
       本实用新型的技术方案为：

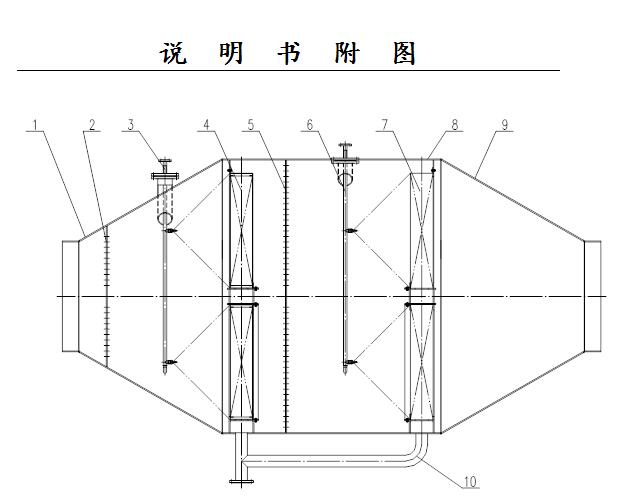

       新型组合式高效除沫装置，包括除沫器进气扩张分配管、一组折流板除沫器外壳、代沟折流板除沫器内件、丝网除沫器进气分配网、一组丝网除沫器外壳、丝网除沫器内件、除沫器后部渐缩管等构件组成。
       本实用新型可根据不同的除沫需求（例如制盐行业卤水蒸汽除沫、多效蒸发后气液分离等），通过调整折流板的板间距，以及丝网除沫器的厚度，来调整除沫效果。还可根据用户的要求布置在任何场合或与其他设备配合使用，例如布置在水平或垂直管道上，也可布置在设备内顶部。与同类型产品相比，该装置占地小，安装容易，操作简单；除沫效果好，能够将5μm以上的液滴99%去除；能够适应任何带液气体，能够有效降低除沫器的堵塞情况，确保除沫器的长时间使用。
